Zirkulationssteuerung Circon

Unsere Warmwasser-Zirkulationspumpe arbeitet seit vielen Jahren gesteuert durch eine geniale Konstruktion von Dr. Clauss, der Circon Steuerung.

Warum genial?
Die Kurzform: Die Steuerung überwacht die Temperatur der aufsteigenden Warmwasserleitung und erkennt dadurch, wenn warmes Wasser an irgendeiner Zapfstelle im Haus angefordert wird. Sie schaltet daraufhin die Zirkulationspumpe für eine gewisse Zeit ein und “merkt” sich diesen Zeitpunkt am Tag. Dadurch kann sie am nächsten Tag um dieselbe Uhrzeit, genaugenommen 24 Stunden später, schon im Voraus die Pumpe starten und das warme Wasser steht sofort zur Verfügung. Es gibt einen zweiten Sensor für die Rückführung der Zirkulationsleitung. Hiermit erkennt die Steuerung, wenn das umgepumpte Warmwasser den Kreislauf komplett durchlaufen hat, kann dann also das Pumpen einstellen.

Insgesamt kann die Steuerung deutlich mehr, Einzelheiten kann der Interessierte auf der Seite von Dr. Clauss nachlesen.

---

Der Grund für meinen Beitrag zu diesem Thema ist der sporadische aber immer wiederkehrende Fall, dass der Warmwassersensor wegen Kontaktproblemen die Zusammenarbeit einstellt. Das wird zum Glück von der Steuerung erkannt und mit rotem Blinken der Signal-LED angezeigt. Trotzdem ist das ärgerlich, wer schaut schon regelmäßig im Heizungskeller hinter den Warmwasserspeicher?

Einmal war der Grund für die Verweigerung eine kalte Lötstelle, die nach einigen Jahren zuschlug. Eine Reinigung der Kontakte hat nichts bewirkt, aber wenn man mit dem Finger auf die Sensorumhüllung gedrückt hat, ist der zu messende Widerstand von unendlich auf ca. 2 kΩ gesunken, was dem Normalwert bei Raumtemperatur entspricht.

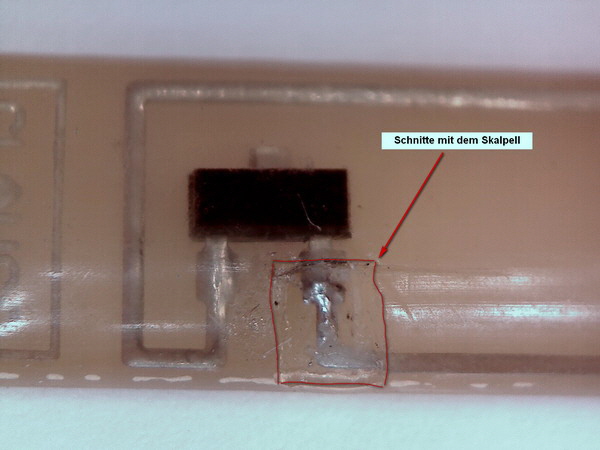

Ich habe die Umhüllung des Sensors mit dem Skalpell an der vermuteten Stelle aufgeschnitten...

...  und den Kontakt des Halbleiters nachgelötet.

Dr. Clauss hat mir zusätzlich auf Nachfrage unkompliziert einen Ersatzsensor zugeschickt. Danke an dieser Stelle.

---

Unterhalb der Dämmung ist es trocken und sauber.

Trotzdem bildet sich auf dem Steckergehäuse und offenbar auch auf den Kontakten über die Zeit ein weißer Film, der zu den Kontaktproblemen führt.

Da die Sensoren unterhalb der Wärmedämmung um die Wasserrohre angebracht werden müssen, ist die Behebung des Kontaktproblems - den Sensor vom Stecker abziehen, mit dem Finger drüber wischen und wieder aufstecken - mit ziemlich staubiger Bastelei an der Dämmung verbunden.

Bei mir sind diese Kontaktprobleme in den letzten 13 Jahren das vierte oder fünfte Mal aufgetreten, das muss sich ändern...

Um das Problem final in den Griff zu bekommen, habe ich den Stecker aufgeschnitten und den Sensor mit den Steckkontakten verlötet.

Die vorhandenen Klipse am Kunststoffgehäuse des Steckers erlauben, den aufgeschnittenen Stecker zur Isolierung gegenüber dem Rohr einfach wieder zusammen zu stecken.

Ich hoffe, diese Maßnahme - das Löten - verhindert weiteren Verdruss dieser Art.

Die Sensoren der aktuellen Circon Steuerung sind übrigens fest am Kabel angelötet :)

Update
Nachdem unsere Circon Steuerung mal wieder “nicht richtig” funktionierte - und ich eine ganze Weile gebraucht habe, die beobachteten Effekte mit dem Temperatursensor am Vorlauf in Verbindung zu bringen - habe ich erneut den Sensor ausgebaut und vermessen. Bei Raumtemperatur hat der Sensor so um die 2,3 kΩ. Das konnte ich “meist” messen, aber wenn ich am Kabel in der Nähe des Sensors gewackelt habe, geht der Widerstand auf Unendlich, sprich hier liegt eine sporadische Unterbrechung am Kabel vor.

Meine letzte Änderung, das Verlöten des Sensorsteckers mit den Kontakten am Kabel war diesmal nicht der Bösewicht. Die Crimpverbindungen zwischen Steckkontakten und Flachbandkabel sind über die Zeit verrottet :(

Ich habe jetzt den Steckerteil komplett entfernt, das Flachbandkabel ein paar Zentimeter gekürzt, die Leiterbahnen im Kabel freigelegt und die Kontakte des Sensors direkt dort angelötet. Anschließend hat der Anschlussteil eine Ummantelung aus Schrumpfschlauch bekommen um Kontakt mit dem Wasserrohr zu verhindern.

Wenn wieder eine Störung auftritt, müsste das am anderen Ende des Kabels begründet sein. Hier komme ich deutlich einfacher dran und kann Wackelkontakte oder Unterbrechungen sehr einfach diagnostizieren. Sollte das der Fall sein, wird auch hier direkt die zuletzt beschriebene Methode umgesetzt.
