Gartenschere-Verriegelung

Die Verriegelung einer Gartenschere mit Ratschenfunktion hat plötzlich den Geist aufgegeben, das Plastik war wohl beleidigt ob der seltenen Nutzung :(

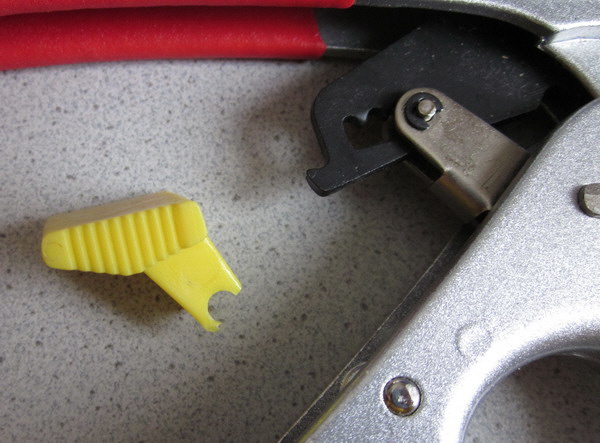

In geöffnetem Zustand nimmt das Gerät ziemlich viel Platz ein und eine Feder sorgt dafür, dass das so bleibt.

Damit sich das Teil wieder normal verstauen lässt, muss also der Mechanismus zur Verriegelung in geschlossenem Zustand wieder in Ordnung gebracht werden, was den Ender-2 3D-Drucker auf den Plan ruft.

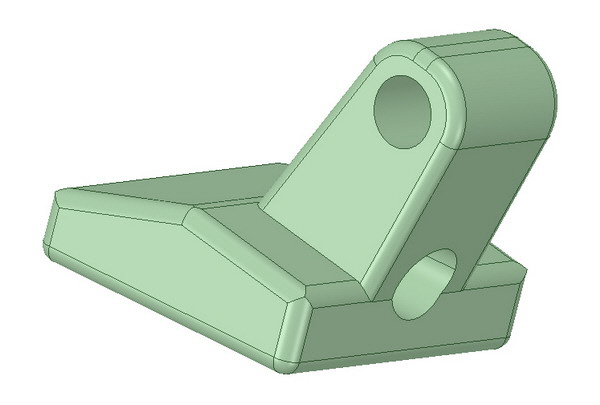

Zuerst muss allerdings mittels Schieblehre und Augenmaß der gelbe Knopf in Designspark Mechanical nachempfunden werden.

Die schicke Riffelung habe ich mir gespart, tut nichts zur Sache. Der Ender-2 hat etwas über eine halbe Stunde damit zugebracht, das Teilchen in PLA mit 100% Infill und 0,2 mm Schichtdicke auf die Platte zu kleben.

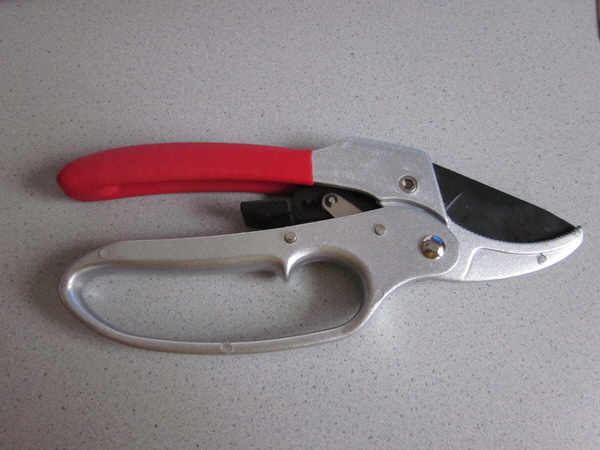

Anschließend kann die Schere wieder zusammen geklappt werden, als wäre nichts geschehen.

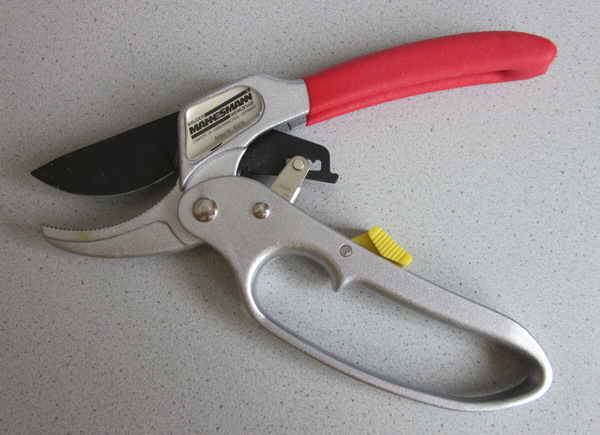

Die Verriegelung aus der Nähe betrachtet:

Der 4 mm durchmessende Stift ließ sich mit einem Durchschlag einfach heraus treiben und das Loch im gedruckten Ersatz musste noch mit einem 4 mm Bohrer auf den passenden Durchmesser gebracht werden, der Ender-2 ist kein Profi im Einhalten von vorgegebenen Durchmessern :)

Die Designunterlagen im Format DSM V6.x sowie die STL-Datei für den 3D-Drucker biete ich zum Download an.
